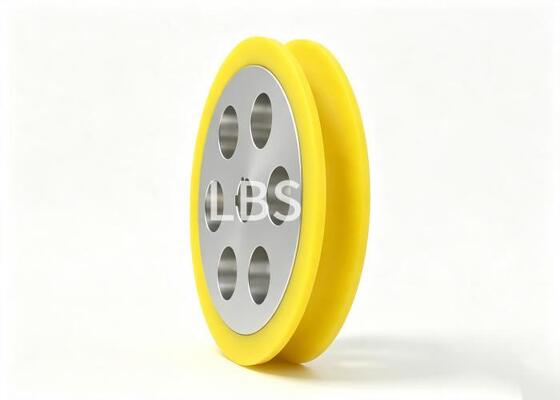

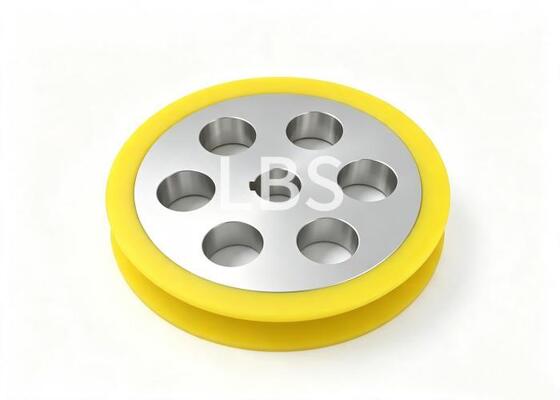

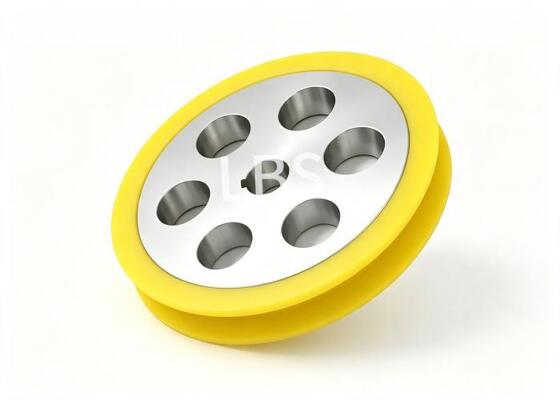

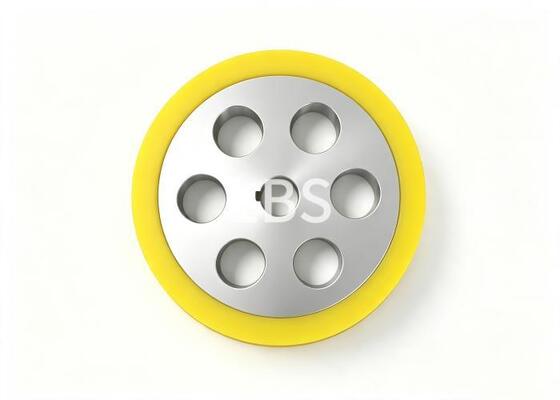

Ròng rọc cố định bằng nhôm 6061-T6 gia công chính xác với lớp bọc PU, Bánh xe dẫn hướng dung sai chính xác cho thiết bị tời & nâng

1.Mô tả

Ròng rọc cố định này sử dụng hợp kim nhôm cấp hàng không vũ trụ 6061-T6 làm đế chịu tải bên trong, được bọc hoàn toàn bằng lớp bọc polyurethane màu vàng có khả năng chống mài mòn cao. Cấu trúc tích hợp cân bằng giữa độ cứng vững cấu trúc và hiệu suất giảm chấn khi vận hành. Với đường kính ngoài tổng thể là Φ260mm và 5 lỗ lắp xuyên Φ45 được phân bố đều, nó hoàn toàn phù hợp cho việc lắp đặt cố định dẫn hướng cho tời, máy nâng và thiết bị vận chuyển. Lỗ trục trung tâm được gia công chính xác với dung sai chặt chẽ để lắp ghép chính xác cao với trục truyền động.

Đế nhôm được xử lý anodizing cứng với độ dày lớp phủ được kiểm soát trong khoảng 0,02~0,04mm và độ cứng bề mặt HV＞200, giúp cải thiện đáng kể khả năng chống mài mòn, chống ăn mòn và chống biến dạng. Lớp PU bên ngoài dày 10±0,02mm, có tác dụng giảm chấn va đập do ma sát của cáp thép, giảm tiếng ồn và rung động khi vận hành, đồng thời ngăn ngừa cáp thép bị đứt do tiếp xúc trực tiếp với kim loại cứng.

Tất cả các gia công tuân thủ dung sai kích thước chung GB/T 1804-m; các cạnh sắc được làm sạch hoàn toàn và bo tròn. Các kích thước không được chỉ định được sản xuất nghiêm ngặt theo mô hình 3D để đảm bảo tính nhất quán cao khi lắp ráp. Nó được ứng dụng rộng rãi cho việc dẫn hướng cáp thép, giới hạn lực căng và chuyển hướng trong các thiết bị tời nâng, băng tải khai thác mỏ, máy móc xây dựng, hệ thống nâng cảng và dây chuyền sản xuất tự động.

2.Thông số kỹ thuật

3.Ưu điểm

1.Đế hợp kim nhôm cường độ cao

Hợp kim nhôm 6061-T6 có hiệu suất cơ học vượt trội, trọng lượng nhẹ và độ cứng vững cấu trúc cao, chống biến dạng và nứt dưới tải trọng nặng. Anodizing cứng tăng cường khả năng chống gỉ và chống mài mòn, kéo dài tuổi thọ sử dụng.

2.Lớp bọc PU giảm chấn & bảo vệ

Lớp ngoài polyurethane màu vàng chống rách giúp cách ly ma sát cứng giữa cáp thép và ròng rọc kim loại, giảm mài mòn cáp thép, giảm tiếng ồn và rung động khi vận hành, ngăn ngừa hiệu quả tình trạng trượt và trầy xước cáp thép trong quá trình vận hành tốc độ cao.

3.Gia công chính xác với dung sai nghiêm ngặt

Lỗ trục trung tâm, bậc định vị và lỗ lắp được gia công theo tiêu chuẩn GB/T 1804-m, đảm bảo đồng tâm tuyệt vời khi lắp ráp và quay ổn định không bị rung lệch tâm.

4.Cấu trúc lắp đặt tiện lợi tiêu chuẩn hóa

5 lỗ lắp xuyên được phân bố đều chịu tải đồng đều, tương thích với hầu hết các giá đỡ tời và nâng để dễ dàng lắp đặt và cố định ổn định.

5.Quy trình hoàn thiện tinh xảo

Tất cả các cạnh sắc được làm sạch và bo tròn để tránh làm trầy xước cáp thép; kích thước hoàn toàn nhất quán với mô hình 3D để đảm bảo chất lượng ổn định trong sản xuất hàng loạt.

4.Ứng dụng

1.Ròng rọc cố định dẫn hướng cáp thép kết hợp với tời nâng và trống Lebus;

2.Thay đổi hướng và dẫn hướng lực căng cáp thép cho cẩu gắn trên xe tải và thiết bị nâng xây dựng;

3.Giới hạn & dẫn hướng cáp cho máy nâng cảng và máy vận chuyển khai thác mỏ;

4.Truyền động căng và chuyển hướng cáp cho dây chuyền lắp ráp tự động và hệ thống vận chuyển vật liệu;

5.Dẫn hướng phụ cho các nền tảng nâng nhỏ, thiết bị kéo phụ trợ và thiết bị nâng vườn.
