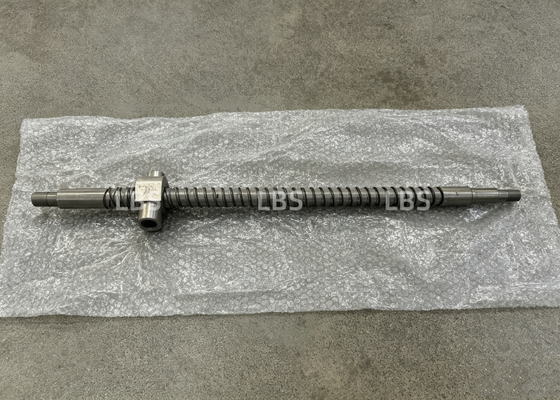

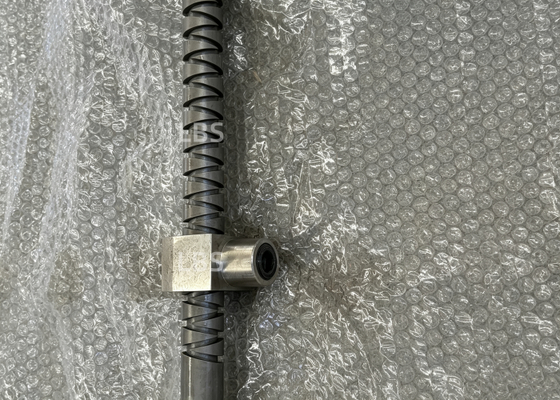

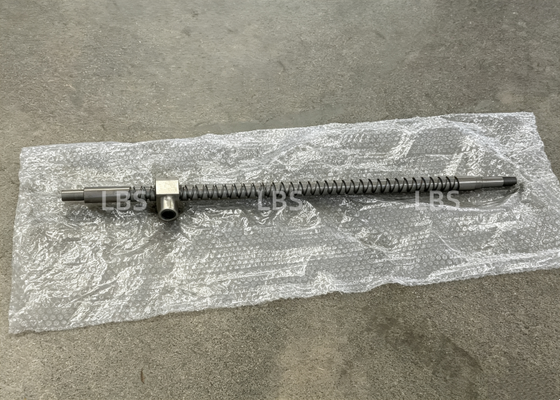

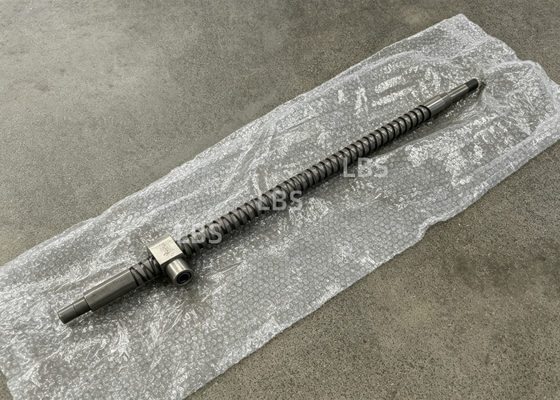

Cánh cỗ máy dẫn động thép C45 cường độ cao với DIN5482 External Involute Spline TR80 × 16 Power Screw For Heavy-Duty Winch Transmission

1Mô tả

Cánh cục truyền tải hạng nặng này (số phần 476591) được sản xuất từ thép carbon C45, được thiết kế với sợi vít truyền tải TR80 × 16 và DIN5482 B40 × 36 bên ngoài.Tiếp tục nghiêm ngặt tiêu chuẩn dung sai chung NS-ISO 2768-mK, độ thô bề mặt Ra3.2- Máy chế độ chính xác cho máy kéo và hệ thống truyền động cơ học.mỗi tham số kích thước & spline được kiểm tra đầy đủ để đảm bảo mô-men xoắn ổn định trong điều kiện làm việc nặng.

2. Parameter

3Ưu điểm

1. Thép carbon C45 chất lượng cao, độ bền kéo và chống xoắn tuyệt vời. Nó có thể chịu được mô-men xoắn lớn trong điều kiện làm việc biển và công nghiệp nặng.chống biến dạng và gãy trong quá trình hoạt động liên tục lâu dài.
2. DIN5482 tiêu chuẩn lớp-9 bên ngoài involute spline. even-profile load distribution, small transmission backlash, stable torque transferBáo cáo kiểm tra spline đầy đủ có sẵn cho mỗi lô, tất cả các kích thước spline bao gồm giá trị đo pin-over có thể được theo dõi.
3. TR80 × 16 sợi vít động lực trapezoidal. Kháng mòn tốt, có thể nhận ra chuyển động hợp chất xoay sang tuyến tính, đáng tin cậy cho cơ chế truyền động kéo loại vít động lực.
4. Tiếp tục tuân thủ kỹ thuật độ khoan dung NS-ISO 2768-mK và kết thúc bề mặt Ra3.2.kéo dài đáng kể tuổi thọ của các bộ phận giao phối.
5. Kiểm soát chất lượng nội bộ nhiều bước nghiêm ngặt. Chúng tôi kiểm tra kích thước sợi, tham số spline, chất lượng bề mặt và tính thẳng của trục trước khi vận chuyển.Chúng tôi chấp nhận sửa đổi tùy chỉnh dựa trên bản vẽ ban đầu, có khả năng sao chép các bộ phận thay thế trục nước ngoài không chuẩn.
6. Cấu trúc được tối ưu hóa đặc biệt cho thiết bị nâng biển ngoài khơi, tương thích với hệ thống kéo trống gấp đôi Lebus, khả năng thích nghi tốt với môi trường trang web khắc nghiệt.

4Ứng dụng

Cánh lái C45 này phục vụ như một bộ phận dự phòng truyền tải điện lõi, được sử dụng rộng rãi cho máy kéo trên boong tàu, máy kéo nâng nền tảng ngoài khơi, máy kéo công nghiệp hạng nặng,Máy kéo trống sợi dây leo Lebus gấp đôi, máy nâng và nâng, thiết bị động cơ xoay động.
Nó phù hợp với các kịch bản công nghiệp hạng nặng khác nhau bao gồm hoạt động trên boong tàu, dự án kỹ thuật ngoài khơi, thiết bị nâng cảng, máy xử lý vật liệu hạng nặng.Thích hợp làm phụ tùng thay thế cho hệ thống truyền tải kéo Evotec gốc, cũng có sẵn cho dự án mới của bộ máy truyền động cơ học.
