Tang trống tời Lebus gập đôi 45° tay trái tải trọng cao, Trống hàn chịu tải nặng Q345B

1.Mô tả

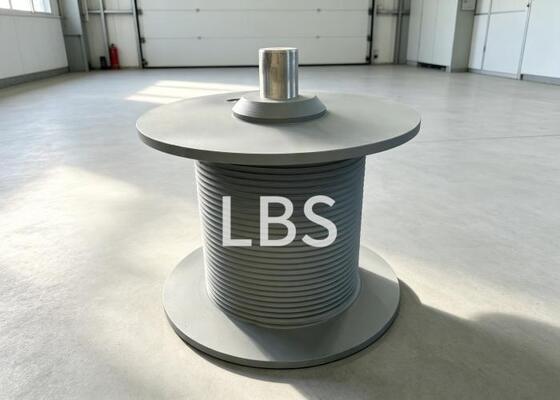

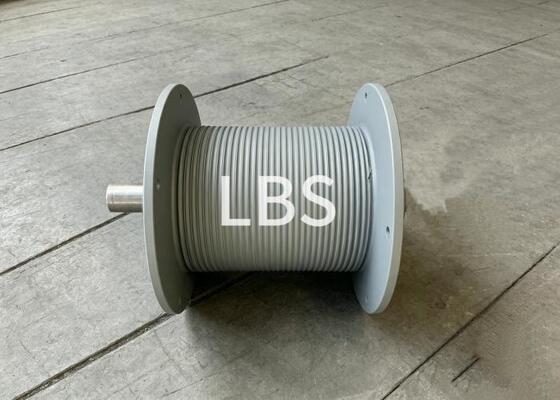

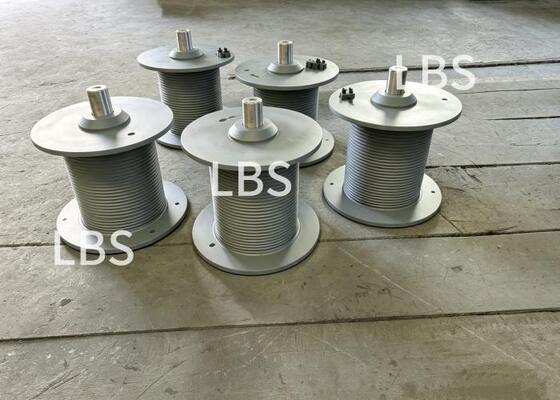

Tang trống tời này được chế tạo từ thép Q345B, được thiết kế cho cáp thép xoắn tay phải Φ10.3mm với 30 vòng quấn. Nó sử dụng rãnh Lebus gập đôi 45° tay trái. Đường kính đáy rãnh là Φ246mm và bước rãnh là 10.5mm. Quan sát từ phía lắp động cơ, chiều quay ngược chiều kim đồng hồ của tang trống tương ứng với hoạt động nâng tời. Điểm neo cáp thép được bố trí ở phía lắp động cơ. Lực kéo đơn cáp tối đa của tang trống đạt 2.8 tấn. Chiều dài rãnh hiệu dụng là 315mm, chiều dài tang trống tổng thể 371±0.5mm. Mười lỗ ren M12-6H với độ sâu ren 24 được dành riêng trên mặt bích lắp động cơ để lắp ráp động cơ. Rãnh gập đôi Lebus được gia công chính xác đảm bảo việc quấn cáp thép nhiều lớp gọn gàng, tránh hiện tượng nhảy cáp và quấn rối. Đây là một bộ phận lõi tích hợp cho các tời nâng cỡ nhỏ và vừa.

2.Thông số

3.Ưu điểm

Được thiết kế cho các hệ thống tời nâng cỡ nhỏ gọn, tang trống tời hàn Q345B này mang lại sức bền cơ học đáng tin cậy dưới các chu kỳ nâng thường xuyên. Rãnh Lebus gập đôi tay trái 45° được gia công chính xác cho phép quấn cáp nhiều lớp ổn định, loại bỏ hiệu quả hiện tượng nhảy cáp, chồng chéo và hư hỏng do ép để kéo dài tuổi thọ cáp thép. Bố cục cấu trúc tối ưu đặt điểm neo cáp ở phía lắp động cơ, hoàn toàn phù hợp với yêu cầu quay ngược chiều kim đồng hồ khi nâng. Được định mức tải trọng đơn cáp 2.8 tấn, tang trống duy trì hiệu suất ổn định dưới tải trọng động lặp đi lặp lại. Các lỗ lắp M12 được gia công sẵn đảm bảo kết nối có độ chính xác cao với động cơ truyền động để lắp ráp dễ dàng. Cấu trúc thép Q345B chắc chắn mang lại khả năng hàn tốt và độ cứng vững cấu trúc để chống biến dạng trong quá trình vận hành nâng hàng ngày.

4.Ứng dụng

Tang trống tời Lebus gập đôi này được chế tạo chuyên dụng cho các tời nâng cỡ nhỏ, tời hàng hải nhỏ và máy móc xây dựng di động, nơi việc quấn cáp nhiều lớp gọn gàng và kích thước lắp đặt nhỏ gọn là yêu cầu vận hành quan trọng. Rãnh Lebus gập đôi tay trái 45° với 30 vòng quấn làm cho nó đặc biệt phù hợp với các tời boong cỡ nhỏ, nơi hệ thống tời phải xử lý các hoạt động nâng theo chu kỳ thường xuyên. Trong thiết bị hàng hải hạng nhẹ và máy nâng di động, hình dạng rãnh Lebus đảm bảo hiệu suất quấn nhất quán trên toàn bộ chiều sâu quấn. Đối với các nhà khai thác tìm kiếm một thân tang trống tích hợp cường độ cao, kết hợp khả năng tải đơn cáp 2.8 tấn với quản lý cáp chính xác, tang trống này mang lại độ tin cậy đã được chứng minh trong thực tế trong các môi trường hàng hải hạng nhẹ và công nghiệp di động đòi hỏi khắt khe.
