Thông tin chi tiết sản phẩm:
Thanh toán:
|

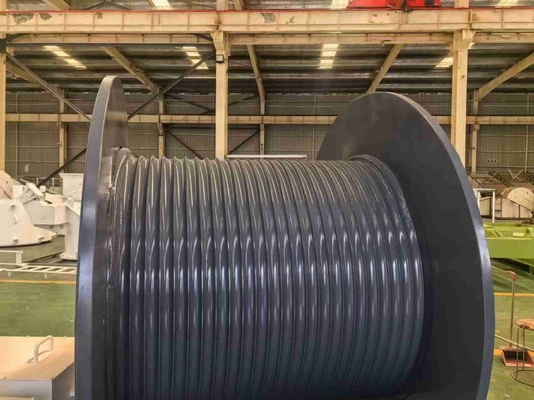

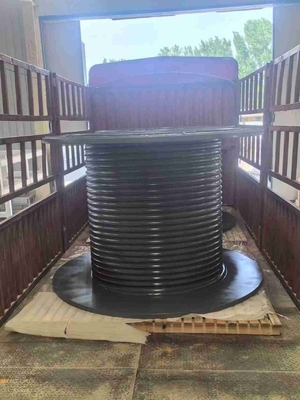

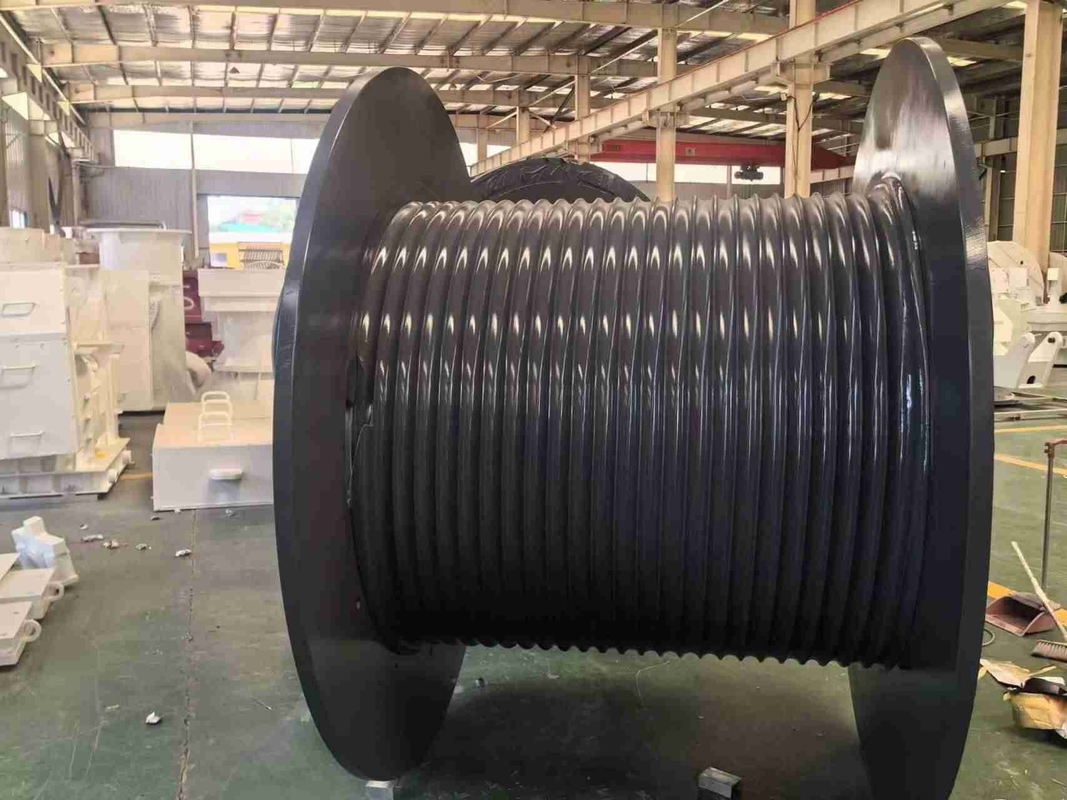

| Tên sản phẩm: | Trống cuộn cáp thép Q355d 300m Các thành phần chính của cẩu tháp | Loại rãnh: | lebus có rãnh |
|---|---|---|---|
| Điều kiện sản phẩm: | gia công hoàn chỉnh | Loại trượt: | Dây thừng hoặc cáp |
| Kết cấu: | Trống có rãnh lebus | Ứng dụng: | cẩu tháp |
| Từ khóa: | Trống quấn cáp | Áp dụng: | Xe nâng / Winch |
| Làm nổi bật: | Đàn cẩu tháp cáp cuộn trống,Đàn trống cuộn dây cáp thép chống lạnh,Q355D Máy quay dây cáp |
||
Vật liệu tang tời rãnh: Thép carbon, Thép hợp kim, Thép không gỉ, Nhôm, Thép cường độ cao, V.v.
Tiêu chuẩn vật liệu: GB, AISI, ASME, ASTM, JIS, DIN, ...
Nhiệt độ môi trường: -40 ° C đến +45 ° C
Nhiệt độ môi trường lưu trữ: -40 ° C đến +50 ° C
Loại rãnh của tang: Rãnh xoắn ốc hoặc Rãnh Lebus
Hướng quay của tang: Tay trái hoặc Tay phải
Phương pháp gia công: Gia công bằng máy
Đường kính cáp thép: 3 MM ~ 100 MM
Thiết bị gia công: Trung tâm gia công CNC
| Số: | Đường kính dây (mm): | Xoay hướng | Tang chính đường kính (mm) | Chiều dài tang chính (mm) | Ứng dụng |
| 1 | 8 10 13 | Tay trái,Tay phải | 430 | 763 | Tời giàn khoan dầu, Tời kéo Cần cẩu tháp |
| 2 | 13 18 20 | Tay trái,Tay phải | 623 | 1144 | Tời kỹ thuật, Tời nâng, Cần cẩu xích |
| 3 | 22 25 26 | Tay trái, Tay phải | 730 | 1220 | Giàn khoan dầu, Tời ghi nhật ký |
| 4 | 18 22 32 | Tay trái,Tay phải | 670 | 1240 | Tời giàn khoan, tời kéo |
| 5 | 28 32 36 40 | Tay trái,Tay phải | 560 | 630 | Tời giàn khoan quay, Thiết bị nâng |
| 6 | 26 28 32 45 | Tay trái,Tay phải | 760 1146 | 1970 1765 | Cần cẩu ngoài khơi, |
1. Nó có rãnh đặc biệt để làm cho cáp thép được cuộn một cách có trật tự và lực đồng đều trên mọi lớp.
2. Nó có thể tính toán chính xác lực mà cáp tác dụng lên tang.
3. Việc cuộn dây hoàn toàn nằm trong tầm kiểm soát, điều này ngăn các lớp dưới bị nghiền nát hoặc bị kẹp bởi các lớp trên
4. Với rãnh, rãnh liên tục trong tang song song với mặt bích ngoại trừ hai điểm giao nhau trên mỗi Vòng quay, nơi rãnh di chuyển qua tang một nửa bước để tạo ra một bước kéo của chuyển động cho mỗi bước.
Tang có rãnh LBS, giải quyết vấn đề cuộn cáp thép.
So với tang không rãnh thông thường (trơn) và tang rãnh xoắn ốc, rãnh cáp LBS có những ưu điểm rõ ràng trong việc cuộn cáp thép nhiều lớp, hệ thống rãnh đặc biệt LBS giúp việc cuộn cáp thép trơn tru và tải trọng của mỗi lớp được phân bố đều, kéo dài tuổi thọ của cáp, giảm hư hỏng cáp thép, cải thiện độ an toàn của hoạt động của thiết bị và giảm vấn đề ngừng hoạt động của thiết bị cơ khí để thay cáp.
1. Mặt bích của tang phải vuông góc với thành tang trong mọi điều kiện, ngay cả khi có tải.
2. Cáp phải được giữ căng trong quá trình cuộn để cáp không bị ép vào thành rãnh. Khi cuộn không đáp ứng được điều kiện này, phải sử dụng con lăn ép. Nói chung, nên khuyến nghị rằng độ căng của cáp phải ít nhất là 2% độ bền kéo hoặc 10% tải trọng làm việc.
3. Phạm vi góc nghiêng nói chung không bao giờ được lớn hơn 1,5 độ và không nhỏ hơn 0,25 độ.
4. Khi cáp thép được thả ra khỏi tang đi vòng quanh ròng rọc, tâm của ròng rọc phải nằm trên tâm của tang.
5. Cáp phải được giữ tròn, không lỏng lẻo, ngay cả khi có tải trọng tối đa.
6. Cáp phải có cấu trúc chống xoắn.
7. Vui lòng đo sự thay đổi đường kính cáp dưới các tải trọng khác nhau.
