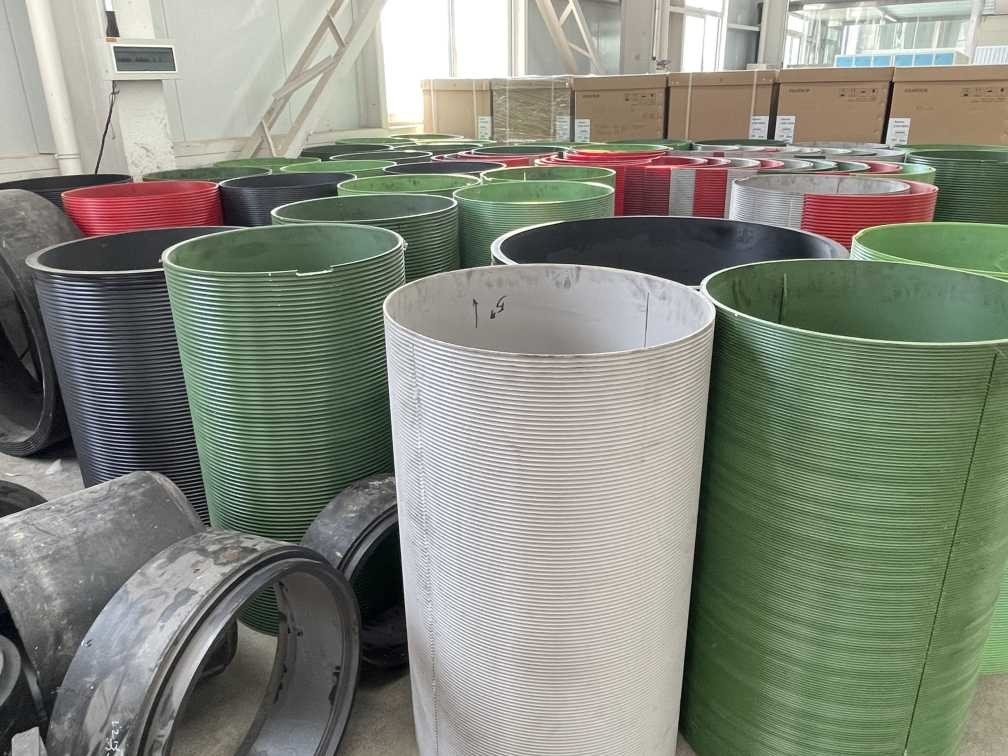

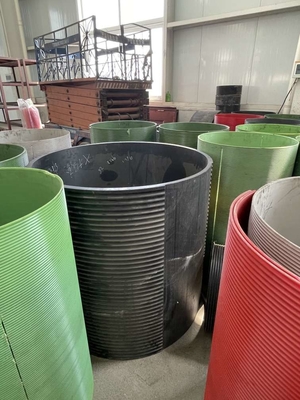

Ống bọc tang trống có rãnh Nylon LBS cho Tời/Pa lăng Máy móc Kỹ thuật
Thông số kỹ thuật sản phẩm:
1) Đường kính cáp hoặc dây cáp (mm)
2) Đường kính tang trống chính (mm)
3) Chiều rộng giữa các mặt bích (mm)
4) Chiều dài dây cáp hoặc cáp cần chứa
5) Vật liệu và yêu cầu của tang trống
6) Tải trọng hoạt động tối đa trên dây cáp hoặc cáp
7) Hướng vào của dây cáp
8) Loại vào của cáp
9) Khoảng cách đến ròng rọc cố định và vị trí giữa các mặt bích
10) Đường kính ngoài của mặt bích
THÔNG SỐ KỸ THUẬT DO KHÁCH HÀNG CUNG CẤP.doc
ĐIỀU KIỆN LÀM VIỆC CỦA TANG TRỐNG RÃNH ĐẶC BIỆT LBS.doc
Thiết bị gia công:
Trung tâm gia công CNC
Vật liệu sản phẩm:
Nylon polymer, thép carbon, athép hợp kim, nhôm, tất cả các loại thép cường độ cao Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, v.v.
Ứng dụng sản phẩm:
1. Ngành dầu khí: giàn khoan dầu, tời máy kéo dầu khí, giàn sửa giếng dầu, tời bộ phận bơm gắn trên xe kéo, v.v.
2. Máy móc cẩu: máy nâng cầu, cần cẩu tháp
3. Pa lăng: máy lau tường tòa nhà, máy tời
4. Máy móc kỹ thuật: cần cẩu tháp, máy đóng cọc
5. Máy móc hàng hải: tời cần cẩu dầu khí ngoài khơi, drawworks và pa lăng
Sản phẩm cấu trúc:
Ống bọc rãnh dây cáp chia: ống bọc chia rãnh có thể được đặt trên tang trống trơn và không có rãnh – thích hợp để sửa đổi hoặc thay thế tang trống. Hệ thống ống bọc chia bao gồm một cặp vỏ ngoài được bắt vít hoặc hàn vào tang trống trơn để cung cấp một kiểu rãnh, Ống bọc chia bao gồm rãnh xoắn ốc và rãnh song song, thiết kế rãnh phù hợp với cấu trúc, đường kính và chiều dài dây cáp được chỉ định.
Thông số kỹ thuật và ứng dụng:
| Số: | Đường kính dây (mm): | Xoay hướng | Tang trống chính
đường kính (mm) | Chiều dài tang trống chính (mm) | Ứng dụng |
| 1 | 8 10 13 | Tay trái,Tay phải | 430 | 763 | Tời sửa giếng dầu,
Tời kéo
Cần cẩu tháp |
| 2 | 13 18 20 | Tay trái,Tay phải | 623 | 1144 | Tời kỹ thuật,
Pa lăng nâng, Cần cẩu bánh xích |
| 3 | 22 25 26 | Tay trái, Tay phải | 730 | 1220 | Giàn sửa giếng dầu ,
Tời ghi nhật ký |
| 4 | 18 22 32 | Tay trái,Tay phải | 670 | 1240 | Tời giàn khoan, drawworks |
| 5 | 28 32 36 40 | Tay trái,Tay phải | 560 | 630 | Tời giàn khoan xoay,
Thiết bị nâng |
| 6 | 26 28 32 45 | Tay trái,Tay phải | 760 1146 | 1970 1765 | Cần cẩu ngoài khơi,
Cần cẩu biển,Tời neo |
......
Sản phẩm ưu điểm:
Sản phẩm Ống bọc LBS có thể giúp giải quyết vấn đề dây cáp bị cắn trong quá trình quấn dây cáp. Hệ thống rãnh LBS giúp việc quấn dây cáp trơn tru, và tải trọng của mỗi lớp được phân bố đều, công nghệ này kéo dài đáng kể tuổi thọ của dây cáp, kéo dài tuổi thọ của dây cáp có thể hơn 500%, giảm hư hỏng dây cáp, cải thiện độ an toàn của hoạt động của thiết bị và giảm vấn đề dừng thiết bị cơ khí để thay dây.
