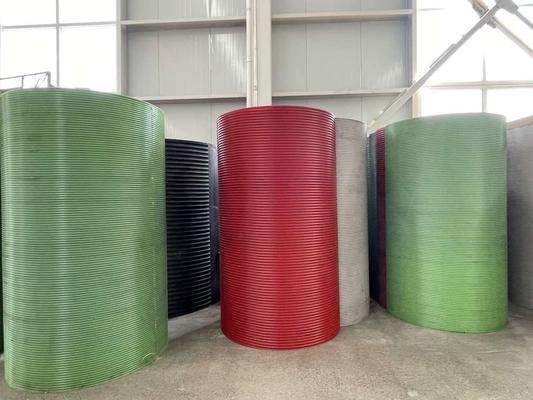

Ống lót Polymer Nylon LBS cho Tang Cáp hoặc Tang Tời Cáp
Thông số kỹ thuật sản phẩm:
Thiết kế tùy chỉnh
1) Đường kính cáp hoặc cáp thép (mm)
2) Đường kính tang (mm)
3) Chiều rộng giữa các mặt bích (mm)
4) Sức chứa cáp
5) Vật liệu tang
6) Tải trọng hoạt động tối đa trên cáp hoặc cáp thép
7) Hướng vào của cáp thép
8) Loại vào cáp
9) Khoảng cách đến ròng rọc cố định và vị trí giữa các mặt bích
10) Đường kính ngoài của mặt bích
THÔNG SỐ KỸ THUẬT DO KHÁCH HÀNG CUNG CẤP.doc
ĐIỀU KIỆN LÀM VIỆC CỦA TANG RÃNH ĐẶC BIỆT LBS.doc
Thiết bị gia công:
Trung tâm gia công CNC
Vật liệu sản phẩm có thể gia công:
Polymer nylon,thép carbon,thép hợp kim, nhôm,tất cả các loại thép cường độ cao Q345, Q420, Q460,20GrMo, 40GrMo,42GrMo, v.v.
Ứng dụng sản phẩm:
1. Ngành dầu khí: giàn khoan dầu, tời kéo máy kéo dầu khí, giàn sửa giếng dầu, tời của bộ phận bơm gắn trên xe kéo, v.v.
2. Máy móc kỹ thuật: cần trục tháp, máy đóng cọc
3. Máy móc cần cẩu: máy nâng cầu, cần trục tháp
4. Máy móc hàng hải: tời cần cẩu dầu khí ngoài khơi, tời và tời kéo
5. Tời: máy lau tường tòa nhà, máy tời
......
Sản phẩm cấu trúc:

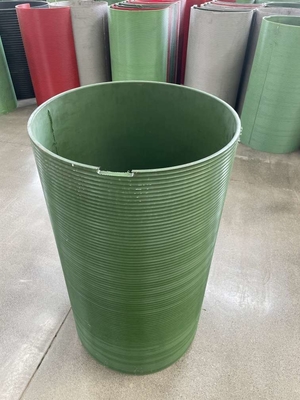

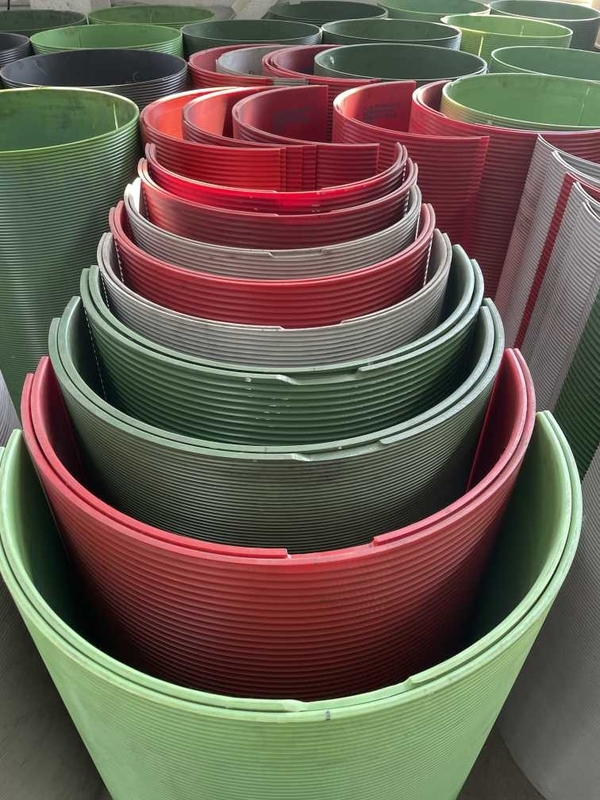

Ống lót rãnh cáp thép chia: ống lót chia rãnh có thể được đặt trên các tang trơn và không có rãnh – thích hợp để sửa đổi hoặc thay thế tang.
Hệ thống ống lót chia bao gồm một cặp vỏ ngoài được bắt vít hoặc hàn vào tang trơn để cung cấp một mẫu rãnh, Ống lót chia bao gồm rãnh xoắn ốc và rãnh song song, thiết kế rãnh tuân thủ theo cấu trúc, đường kính và chiều dài cáp thép đã chỉ định.
Sản phẩm ưu điểm:
Sản phẩm Ống lót LBS có thể giúp giải quyết vấn đề cáp bị cắn trong quá trình quấn cáp thép. Hệ thống rãnh LBS làm cho việc quấn cáp thép trơn tru và tải trọng của mỗi lớp được phân bố đều, công nghệ này kéo dài đáng kể tuổi thọ của cáp thép, kéo dài tuổi thọ của cáp thép có thể hơn 500%, giảm hư hỏng cáp thép, cải thiện độ an toàn của hoạt động của thiết bị và giảm vấn đề dừng thiết bị cơ khí để thay cáp.
Thông số kỹ thuật và ứng dụng:
| Không: |
Đường kính dây (mm): |
Xoay hướng |
Tang chính
đường kính (mm) |
Chiều dài tang chính (mm) |
Ứng dụng |
| 1 |
13 |
Tay trái,Tay phải |
430 |
763 |
Tời sửa giếng dầu,
Tời kéo |
| 2 |
13 18 |
Tay trái,Tay phải |
623 |
1144 |
Tời kỹ thuật,
Tời nâng |
| 3 |
22 26 |
Tay trái, Tay phải |
730 |
1220 |
Giàn sửa giếng dầu,
Tời ghi nhật ký |
| 4 |
18 22 32 |
Tay trái,Tay phải |
670 |
1240 |
Tời giàn khoan, tời kéo |
| 5 |
28 32 36 |
Tay trái,Tay phải |
560 |
630 |
Tời giàn khoan quay,
Thiết bị nâng |
| 6 |
26 28 32 45 |
Tay trái,Tay phải |
760 1146 |
1970 1765 |
Cần cẩu ngoài khơi,
Cần cẩu biển,Tời neo
|
......
